鵝卵石打砂機結構詳解|鵝卵石制砂機組成

鵝卵石打砂機也就是鵝卵石制砂機，該設備對鵝卵石破碎整形效果很好，整機故障率低，并且近些年對其進行了優化和改良，尤其是結構設計上，是鵝卵石制成標準砂石骨料的主力設備，在鵝卵石加工全套設備中必不可少，以下就鵝卵石打砂機結構進行詳細介紹。

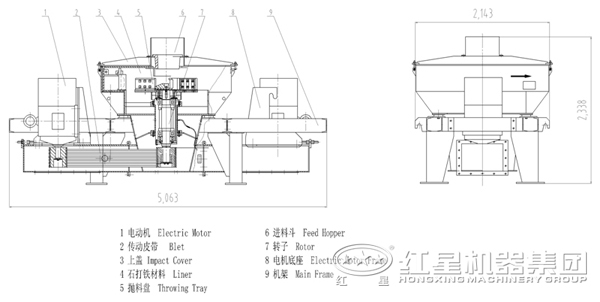

鵝卵石制砂機主要由分料斗、分料器、渦流破碎腔、葉輪、主軸總成、底座、傳動裝置、潤滑系統等幾部分組成。

1.進料結構：鵝卵石打砂機進料的結構為一倒立的棱臺體，進料口設置耐磨環，從給料設備的來料經過進料斗進入制砂機。鵝卵石制砂機分料器安裝在渦流破碎腔的上部，分料器的作用是物料經由中心入料管直接進入葉輪被逐漸加速到較高速拋射出去，不增加功率消耗，增加生產能力，提高破碎效率。

2.渦流破碎腔結構：該破碎腔結構形狀為上、下兩段圓柱體組成的環形空間，葉輪在渦流腔內高速旋轉，渦流破碎腔內能駐留物料，形成物料襯層，物料的破碎過程發生在渦流破碎腔內，由物料襯層將破碎層作用與破碎腔壁隔開，使破碎作用僅限于物料之間，起到自襯作用，觀察孔密封關嚴。分料器固定在鵝卵石打砂機渦流破碎腔的上部圓柱段，葉輪高速旋轉產生氣流，在渦流腔內通過分料器，葉輪形成內部自循環系統。

3.傳動結構：鵝卵石打砂機傳動裝置采用雙電機驅動的皮帶傳動機構，雙電機驅動兩臺電機分別安裝在主軸總成兩側，兩電機皮帶與主軸皮帶相連，使主軸兩側受力平衡，不產生附加力矩。
