圓錐破碎機設備介紹
圓錐破碎機，常見的二級破碎設備，經過多次結構升級以后，截止到現在，紅星機器共推出了五款機型，分別是彈簧式、復合式、全液壓式、多缸液壓式、單缸液壓式，升級后的圓錐破，無論是成料產量還是出料品味，工作性能都有了明顯提升，適用于細破碎和超細破碎堅硬的巖石、礦石、礦渣、耐火材料等。
圓錐破碎機應用領域
圓錐破碎機系列破碎機分粗碎、中碎和細碎三種，按照生產線作業模式，有固定式和移動式兩個系列，可根據用戶不同需求選購。

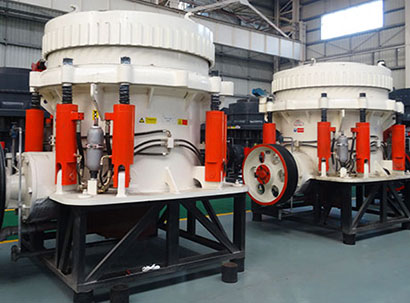

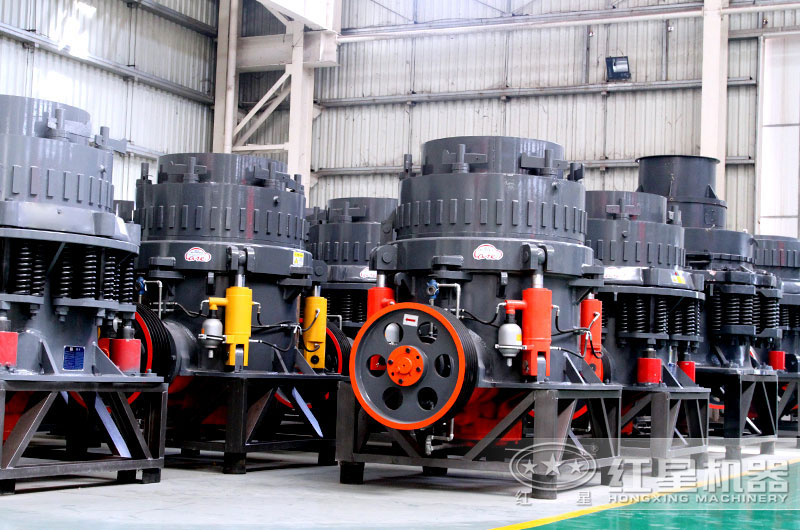

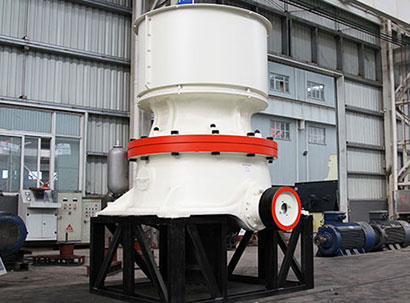

設備實拍：全液壓圓錐式破碎機

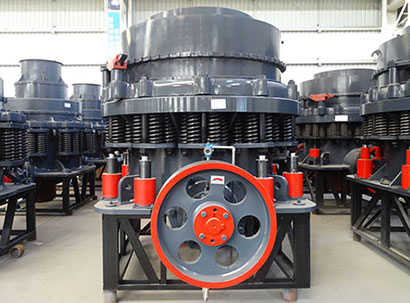

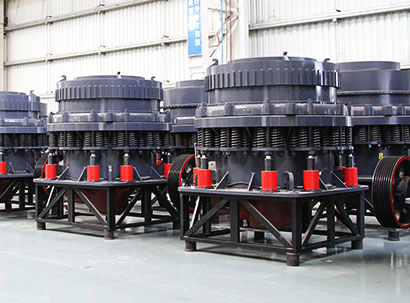

設備實拍：復合式圓錐破碎機

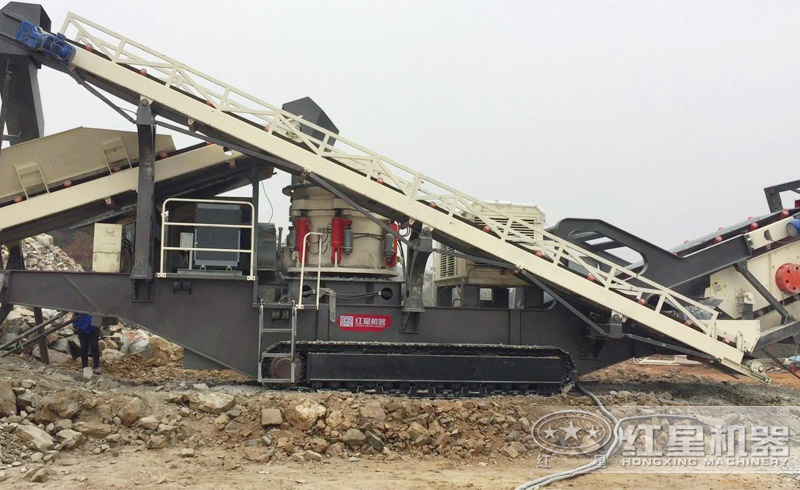

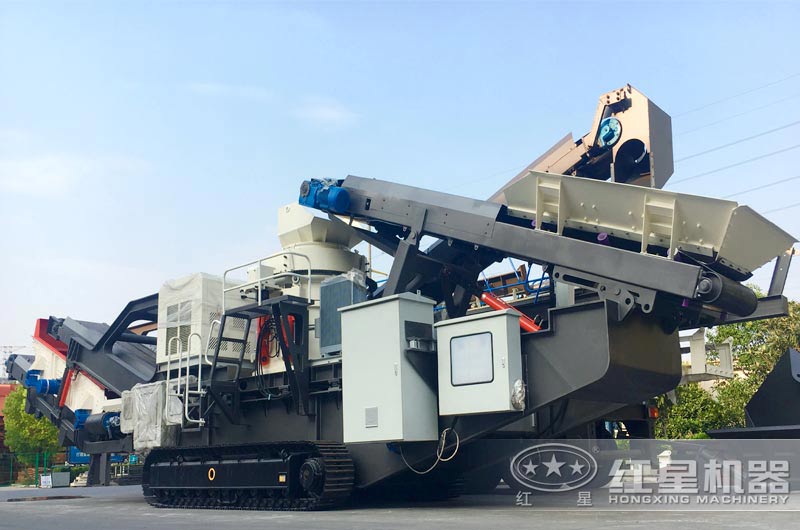

設備實拍：履帶式移動式圓錐破碎機

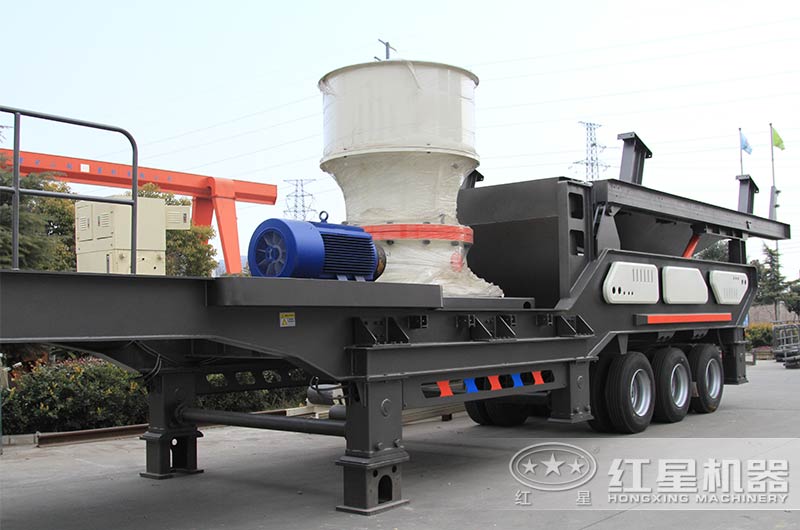

設備實拍：輪胎式移動圓錐破碎機

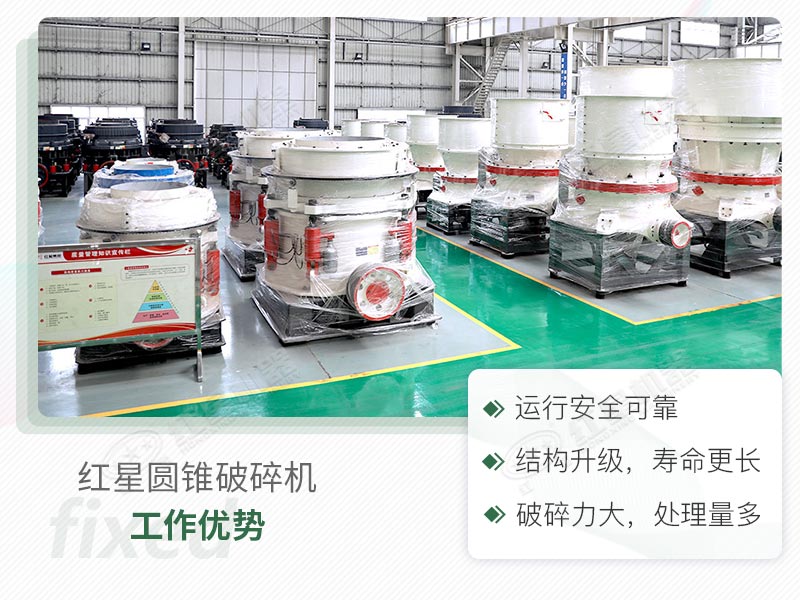

圓錐破碎機性能優勢
運行安全可靠： 大直徑主軸和重型化主機架，保證了設備堅固耐用，運行可靠； 多點控制的獨立稀油潤滑系統，可確保軸承潤滑的雙重保護； 過鐵保護裝置和自動控制系統，可實現自動安全保護；
性能高、成本低： 優化破碎腔型、合理速度和沖程相結合，使設備性能穩定可靠，單機處理能力提升，產能可以達到2181噸每小時，降低生產成本；
層壓破碎、成品質量好： 采用粒間層壓原理作業，特殊破碎腔及與之相匹配的轉速，取代傳統的單顆粒破碎原理，實現對物料的選擇性破碎，提高了產品細料比例和立方體含量，極大程度上減少了針片狀物料加工出的石子料級配合理。
圓錐破碎機現場圖片
紅星機器在過去40余年發展歷程中，接待了成千上萬的客戶，我們這就為您送上前方現場發來的案例實拍。

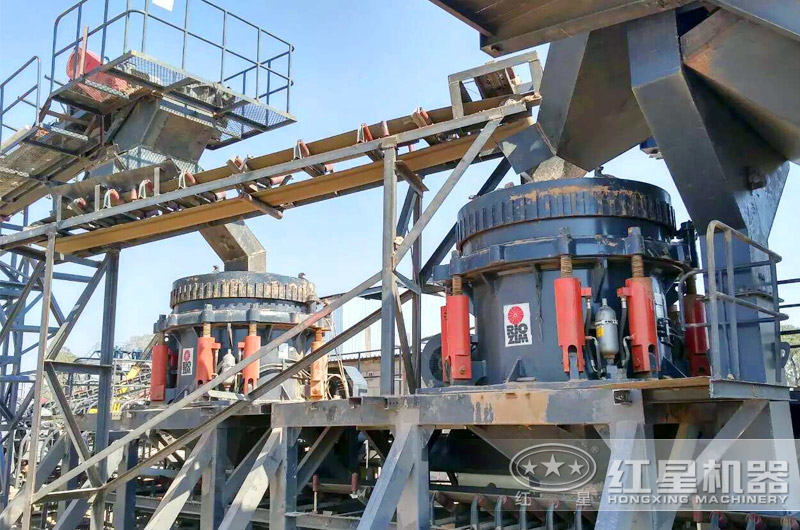

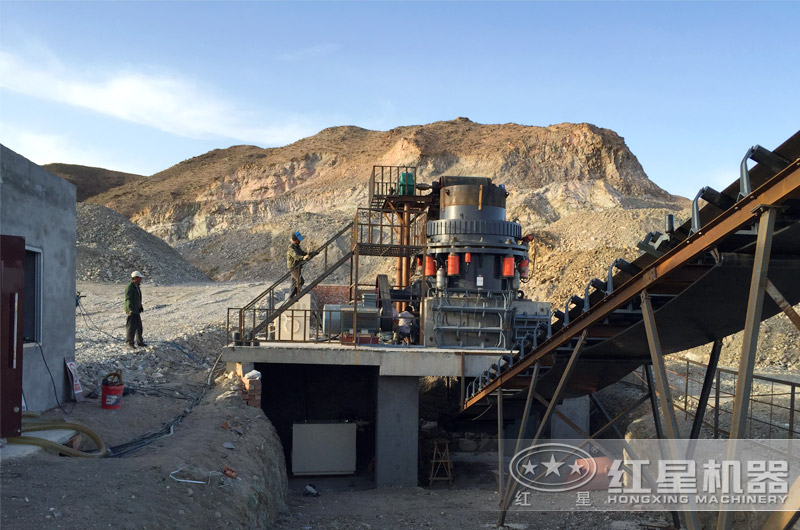

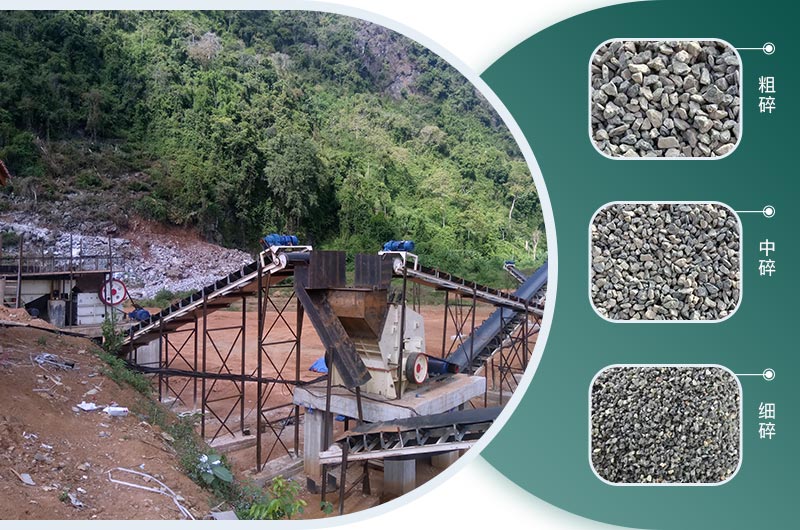

現場實拍——固定式圓錐破工作現場
客戶案例現場實拍
現場實拍——履帶式移動圓錐破碎機作業現場

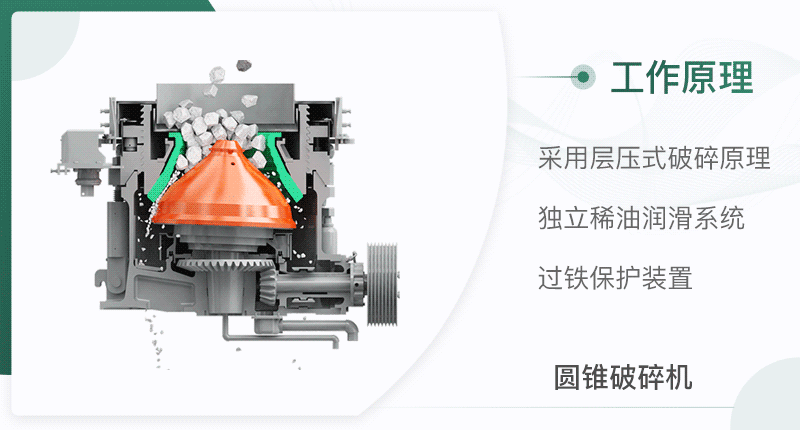

圓錐破碎機工作原理
工作時，電動機的旋轉通過皮帶輪或聯軸器、傳動軸和圓錐部在偏心套的迫動下繞一周固定點作旋擺運動。從而使破碎圓錐的破碎壁時而靠近又時而離開固裝在調整套上的扎臼壁表面，使礦石在破碎腔內不斷受到?jīng)_擊，擠壓和彎曲作用而實現礦石的破碎。
圓錐破在不可破異物通過破碎腔或因某種原因機器超載時，彈簧保險系統實現保險，排礦石增大。異物從破碎腔排出，如異物卡在排礦口使用清腔系統，使排礦繼續增大，使異物排出圓錐破碎機破碎腔。

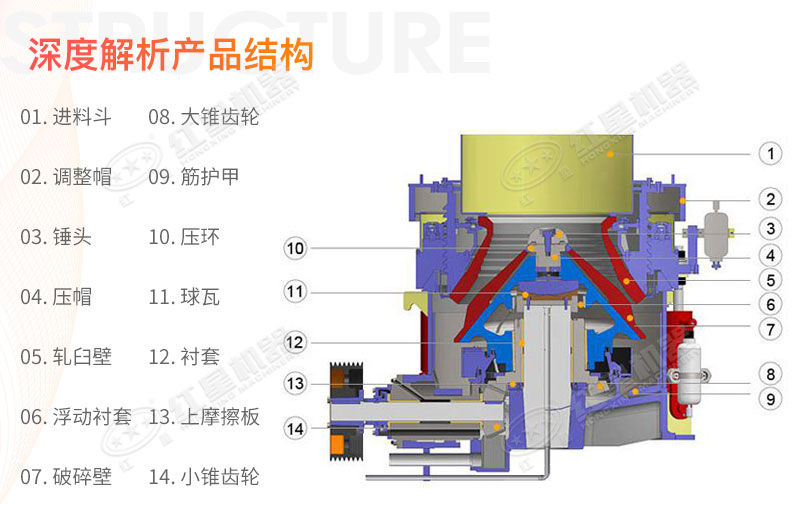

產品內部結構圖
圓錐破碎機價格
圓錐破碎機結構先進，采用高質量原料，設備耐磨性好，使用壽命長，其價格根據型號的不同差異也較大，市場上圓錐破碎機價格10萬起步，大多在50-100萬之間，規格較大的在百萬以上，具體設備價格要根據所選款型來確定，可以點擊咨詢優惠報價，紅星工作人員幫您確定合適型號，提供詳細報價。

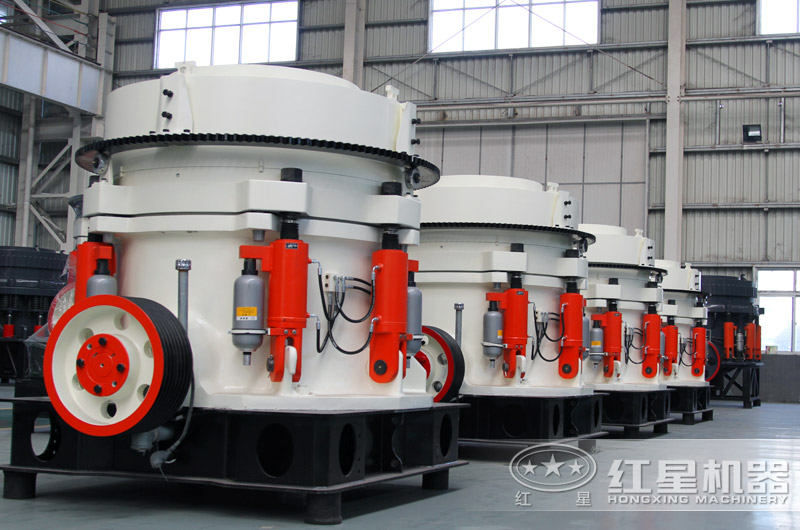

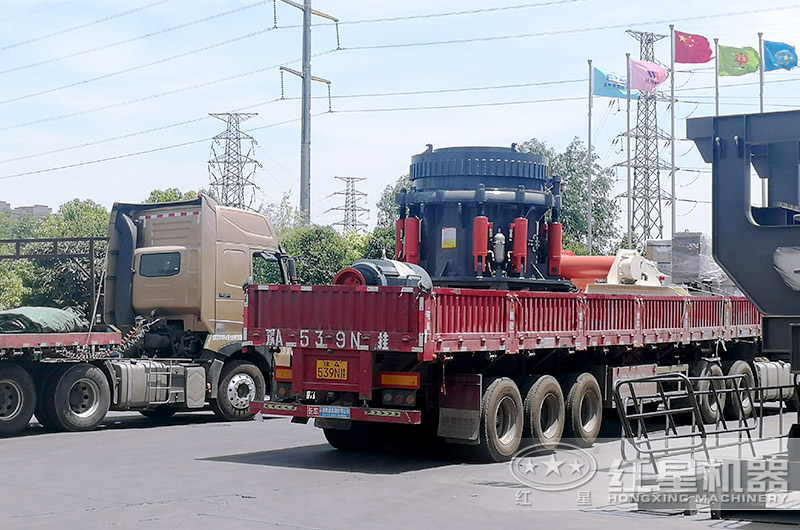

紅星圓錐破碎機發貨現場
技術參數
- 圓錐破碎機
- 輪胎圓錐破振動篩移動破碎站
- 履帶式圓錐破碎移動站
| 規格 | 型號 | 破碎錐大端直徑 (mm) |
最大給料尺寸 (mm) |
排料口寬度 (mm) |
處理能力 (t/h) |
電動機功率 (kw) |
總重量 | 外形尺寸（長×寬×高） （mm） |
| Φ600 | PYB600 | 600 | 65 | 12-25 | 40 | 8P 30 | 5 | 2234×1370×1675 |
| PYD600 | 35 | 3-13 | 12-23 | 5.5 | 2234×1370×1675 | |||
| Φ900 | PYB900 | 900 | 115 | 15-50 | 50-90 | 8P 55 | 11.2 | 2692×1640×2350 |
| PYZ900 | 60 | 5-20 | 20-65 | 11.2 | 2692×1640×2350 | |||
| PYD900 | 50 | 3-13 | 15-50 | 11.3 | 2692×1640×2350 | |||
| Φ1200 | PYB1200 | 1200 | 145 | 20-50 | 110-168 | 8P 110 | 24.7 | 2790×1878×2844 |
| PYZ1200 | 100 | 8-25 | 42-135 | 25 | 2790×1878×2844 | |||
| PYD1200 | 50 | 3-15 | 18-105 | 25.3 | 2790×1878×2844 | |||
| Φ1750 | PYB1750 | 1750 | 215 | 25-50 | 180-360 | 8P 160 | 50.3 | 3910×2894×3809 |
| PYZ1750 | 185 | 10-30 | 80-210 | 50.3 | 3910×2894×3809 | |||
| PYD1750 | 85 | 5-13 | 60-180 | 50.2 | 3910×2894×3809 | |||
| Φ2200 | PYB2200 | 2200 | 300 | 30-60 | 420-700 | 8P 280-260 | 80 | 4622×3302×4470 |
| PYZ2200 | 230 | 10-30 | 130-410 | 80 | 4622×3302×4470 | |||
| PYD2200 | 100 | 5-15 | 80-200 | 81.4 | 4622×3302×4470 |
| 型號 | HX3S185GYS300 | HX3S216GYS400 | HX3S216HP300 |
| 運輸長度 | 14500 | 15000 | 16000 |
| 運輸寬度 | 3000 | 3000 | 4550 |
| 運輸高度 | 4400 | 4500 | 4600 |
| 最大長度 | 17000 | 16000 | 17000 |
| 最大寬度 | 3400 | 3900 | 6900 |
| 最大高度 | 5800 | 6500 | 4700 |
| 重量 | 34.5 | 49.5 | 41 |
| 輪胎配置 | 并裝雙軸 | 并裝三軸 | 并裝三軸 |
| 圓錐破 | GYS300 | GYS400 | HP300 |
| 出料皮帶機 | B650×15M×2 | B800×15M×2 | B800×15M×2 |
| 返料皮帶機 | B650×14M | B800×14M | B800×16M |
| 成品皮帶機 | B500×15M | B800×6M | B650×15M×2 |
| 振動篩之下 | B800×7M | B800×8M | B800×9M |
| 振動篩型號 | 3YK1854 | 3YK2160 | 3YK2160 |
| 型號 | WT160SC | WT250SC | WT300HPM | WT400HPM | |
| 運輸外形尺寸 | 長度 | 16800mm | 19000mm | 19000mm | 19500mm |
| 寬度 | 3500mm | 3600mm | 3900mm | 3900mm | |
| 高度 | 3700mm | 3800mm | 3800mm | 3800mm | |
| 重量 | 50t | 60t | 55t | 65t | |
| 上料輸送機 | 料斗容積 | 3m³ | 3m³ | 3m³ | 3m³ |
| 裝載高度 | 2600m | 2600m | 2600m | 2800m | |
| 裝載寬度 | 1900mm | 1900mm | 1900mm | 1900mm | |
| 尺寸(寬×長) | 1000×6300mm | 1000×6300mm | 1000×6300mm | 1200×6500mm | |
| 破碎機 | 型號 | SC160 | SC250 | HP300 | HP400 |
| 進料口 | 75-360mm | 75-450mm | 60-200mm | 68-280mm | |
| 最大進料口尺寸 | 360mm | 450mm | 200mm | 280mm | |
| 最小排料口 | 8-25mm | 8-35mm | 8-45mm | 8-51mm | |
| 主皮帶機 | 尺寸(寬×長) | 1000×9000mm | 1000×10000mm | 1000×10000mm | 1000×11000mm |
| 卸料高度 | 3100mm | 3490mm | 3490mm | 3690mm | |
| 返料篩 | 卸料高度 | 4200mm | 4200mm | 4400mm | 4400mm |
| 型號 | HX1536 | HX1536 | HX1536 | HX1536 | |
| 篩網規格 | 1500×3600mm | 1500×3600mm | 1500×3600mm | 1500×3600mm | |
| 篩底皮帶機 | 尺寸(寬×長) | 1000×5600mm | 1000×5600mm | 1000×5600mm | 1000×6500mm |
| 卸料高度 | 3020mm | 3020mm | 3020mm | 3300mm | |
| 篩頭皮帶機 | 尺寸(寬×長) | 650×2100mm | 650×2100mm | 650×2100mm | 650×2100mm |
| 卸料高度 | 1370mm | 1370mm | 1370mm | 1370mm | |
| 返料皮帶機 | 尺寸(寬×長) | 650×10000mm | 650×10000mm | 650×11000mm | 650×11000mm |
| 卸料高度 | 4200mm | 4200mm | 4400mm | 4400mm | |
| 柴油發動機 | 功率 | 96kw | 132kw | 106kw | 132kw |
| 制造商 | 卡特帕金斯 | 卡特帕金斯 | 卡特帕金斯 | 卡特帕金斯 | |
| 整機 | 功率 | 207.12kw | 297.12kw | 267.12kw | 362.12kw |
| 控制方式 | 有線/無線(選配) | 有線/無線(選配) | 有線/無線(選配) | 有線/無線(選配) | |
